產品名稱：	氣動襯氟隔膜閥	產品型號：	G641F46
公稱通徑：	DN15～DN250	結構形式：	隔膜式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+150ºC	驅動方式：	氣動（常開、常閉）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	王水、硫酸、鹽酸、氫氟酸等	生產廠家：	上海凱利科閥門有限公司

產品說明

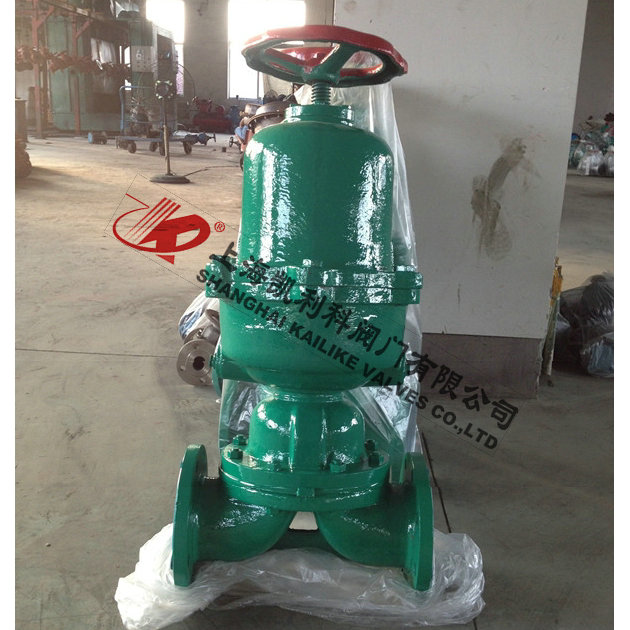

G641F46氣動襯氟隔膜閥開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。用于控制腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

產品特點

1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
8、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

性能規范

型號	公稱壓力PN(MPa)	試驗壓力Ps(MPa)		適用介質	工作溫度(℃)
		殼體試驗	密封試驗
G641F46-6	0.6	0.9	0.66	W.腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟）	≤100 ≤85 ≤180
G641F46-10	0.4	0.6	0.44
G641F46-16	1.6	2.4	1.76

零件材料

序號	名稱	材料
1	體閥	鑄鐵
2	襯囊層	四氟
3	隔膜	四氟
4	閥瓣	鑄鐵
5	閥蓋	鑄鐵
6	閥桿	碳鋼
7	手輪	鑄鐵
8	活塞	碳鋼
9	彈簧	2Cr13
10	氣缸蓋	鑄鐵
11	上閥桿	2Cr13
12	手輪	鑄鐵

外形結構圖

主要外形尺寸

DN mm	公稱壓力 MPa	工作壓力 MPa	L）	D	D1	n-φd	F	H1	H2	D0	B	氣源壓力 MPa	氣源接頭 in	耗氣量 cm3	質量
15	0.6	0.6	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250			680	395	350	12-22	4



聲明：【G641F46氣動襯氟隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G641F46氣動襯氟隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
