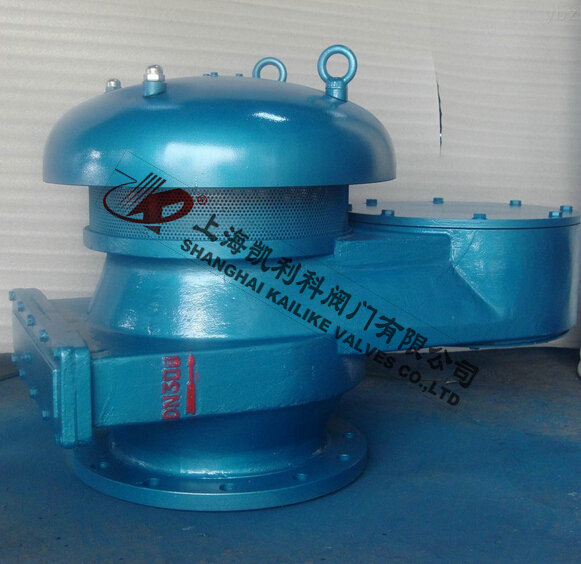

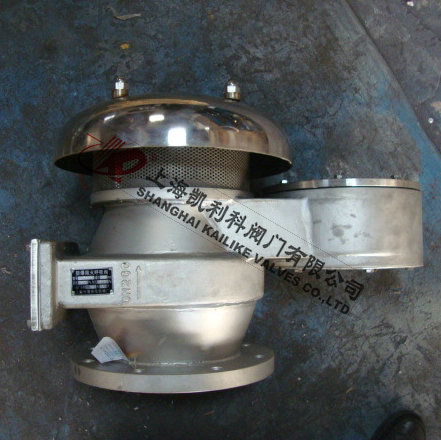

產品名稱：	全天候防凍防火呼吸閥	產品型號：	QZF-89
公稱通徑：	DN50～DN400	結構形式：	防火、防凍
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-40ºC～+80ºC	安裝位置：	儲罐頂部
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

QZF-89全天候防凍防火呼吸閥采用抽屜防火結構，便于清洗及維護，是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩Ｔ撻y具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。

標準規范

制造標準：GB5908-86；SY7511-87
法蘭標準：HG20592-97；JB/T78-94
檢驗標準：SY/T0511-1996《石油儲罐呼吸閥》；API2000

工作原理

QZF-89全天候防凍防火呼吸閥利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性;當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高;當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的安全裝置。

操作壓力

等級	A	B	C	D
呼出壓力	+355Pa(36mmH2O)	+980Pa(100mmH2O)	+1765Pa(180mmH2O)	由用戶定
吸入壓力	-295Pa(30mmH2O)	-295Pa(30mmH2O)	-392Pa(40mmH2O)

通氣量表

代號	規格mm	50	80	100	150	200	250
	壓力等級P	通氣量m3/h
A	+355	25	60	90	190	340	500
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
允許泄漏量m3/h	≤0.04					≤0.4

外形結構圖



主要外形尺寸

公稱通徑DN	H	L	D	D1	D2	n-d
50	320	320	140	110	100	4×14
80	366	400	190	150	135	4×18
100	380	420	210	170	155	4×18
150	450	520	265	225	210	8×18
200	520	600	320	280	265	8×18
250	600	680	375	335	320	12×18
300	650	750	440	395	375	12×23
350	700	850	490	445	425	12×23
400	750	930	540	495	475	16×23

聲明：【QZF-89全天候防凍防火呼吸閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QZF-89全天候防凍防火呼吸閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
