GA42H單杠桿安全閥

您的位置：閥門 - 安全閥 - GA42H單杠桿安全閥更新時間：2024-12-13 03:12:03

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

導讀：GA42H單杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。GA42H單杠桿安全閥除杠桿（...

產品描述
在線詢價
技術咨詢

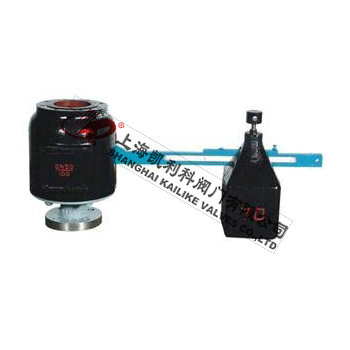

GA42H單杠桿安全閥

GA42H單杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。GA42H單杠桿安全閥除杠桿（材料為碳鋼），重錘（材料為鑄鐵），其余材料均和A42H-16C型彈簧式安全閥相同。

產品名稱：	單杠桿安全閥	產品型號：	GA42H
公稱通徑：	DN80～DN250	結構形式：	單杠桿式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+450ºC	驅動方式：	重錘杠桿
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

GA42H單杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。GA42H單杠桿安全閥除杠桿（材料為碳鋼），重錘（材料為鑄鐵），其余材料均和A42H-16C型彈簧式安全閥相同。

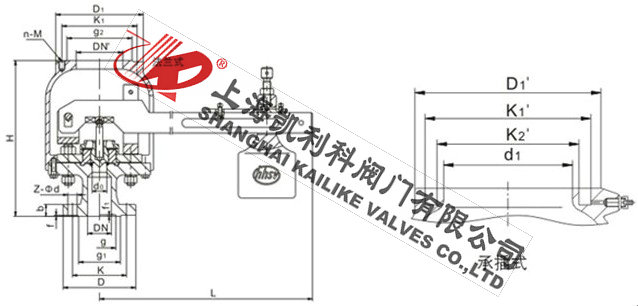

外形結構圖

主要外形尺寸

型號	公稱通徑 DN	尺寸
		do	D	K	ɡ1	ɡ	f	f1	b	Z-φd	L	≈H	出口法蘭式					出口承插式
		do	D	K	ɡ1	ɡ	f	f1	b	Z-φd	L	≈H	DN'	ɡ2	K1	D1	n-M	d1	K2'	K1'	D1'
GA42H-16	50	40	165	125	100	/	3	/	18	4-18	900	412	125	175	200	235	8-M16	120	145	162	190
GA42H-25	50	40	165	125	100	/	3	/	20	4-18	900	412	125	175	200	235	8-M16	120	145	162	190
GA42H-40	50	40	165	125	100	88	3	4	20	4-18	900	412	125	175	200	235	8-M16	120	145	162	190
GA42H-64	50	40	180	135	105	88	3	4	26	4-23	900	420	125	175	200	235	8-M16	120	145	162	190
GA42H-100	50	40	195	145	112	88	3	4	28	4-25	900	420	125	175	200	235	8-M16	120	145	162	190

聲明：【GA42H單杠桿安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GA42H單杠桿安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
