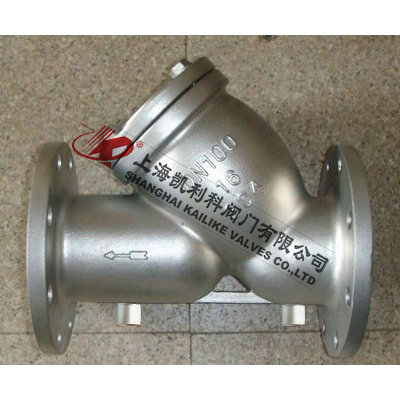

產品名稱：	Y型保溫過濾器	產品型號：	BY41H
公稱通徑：	DN40～DN450	濾網材料：	不銹鋼
工作壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	易結晶流體	生產廠家：	上海凱利科閥門有限公司

產品說明

BY41H-Y型保溫過濾器是用于水、油、氣、瀝青等管路和各種設備上不可缺少的一種保溫裝置，通常安裝在減壓閥、泄壓閥、定水位器或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型保溫過濾器具有結構簡單，阻力小，排污方便等優點。在閥體外部焊裝有金屬夾套，并設有夾套接口，可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，保溫型過濾器的連接尺寸要比Y型過濾器大一到兩個規格。

結構特點

1、Y型保溫過濾器具有結構簡單，阻力小，排污方便等優點。
2、在閥體外部焊裝有金屬夾套，并設有夾套接口。
3、可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。
性能規范:

型號	連接形式	公稱壓力MPa	試驗壓力MPa	工作壓力MPa	殼體材料	過濾網材料	適用介質
BY41H-10	法蘭	1.0	1.1	1.0	灰鑄鐵	1.1	水、油和氣等
BY41H-16	法蘭	1.6	1.76	1.6	球墨鑄鐵	1.76
BY41H-25	法蘭	2.5	2.75	2.5	碳鋼	2.75

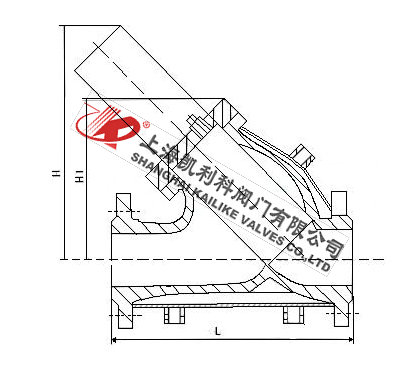

外形結構圖



主要外形尺寸

口徑DN（mm）		40	50	65	80	100	125	150	200	250	300	350	400	450
BY41H	L	200	220	260	280	320	350	380	495	595	640	700	800	850
	H	100	130	165	195	230	300	335	420	500	580	640	700	790



聲明：【BY41H-Y型保溫過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BY41H-Y型保溫過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
