日標法蘭
  • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
  • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
  • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
    導讀：日標法蘭是工業管道上的連接件，標準是JIS、JPI系列，用于管端之間相互連接的必備附件，日標法蘭盤又叫法蘭凸緣盤或突緣。日標法蘭盤...

  • 產品描述
  • 在線詢價
  • 技術咨詢
日標法蘭日標法蘭

日標法蘭是工業管道上的連接件，標準是JIS、JPI系列，用于管端之間相互連接的必備附件，日標法蘭盤又叫法蘭凸緣盤或突緣。日標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱： 日標法蘭 產品型號： JIS、JPI
公稱通徑： DN15～DN600 結構形式： 圓形
公稱壓力： 10K～20K～30K 連接方式： 法蘭
適用溫度： -196～+100℃～+650℃ 制作方式： 鑄造、鍛造
閥體材質： 鑄鋼、碳鋼、鍛鋼、不銹鋼 制造標準： 日標JIS、JPI
適用介質： 水、蒸汽、燃?xì)?、氣體及腐蝕性液體等 生產廠家： 上海凱利科閥門有限公司

產品說明

日標法蘭是工業管道上的連接件，標準是JIS、JPI系列，用于管端之間相互連接的必備附件，日標法蘭盤又叫法蘭凸緣盤或突緣。日標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

結構圖


Jis 10K RF mm 整體鋼制管法蘭 JIS B2212-B2214-1999

Jis10K RF DN D K L 螺栓n-Th d f C
100 210 175 19 8-M16 155 2 18
125 250 210 23 8-M20 185 2 20
150 280 240 23 8-M20 215 2 22
200 330 290 23 12-M20 265 2 22
250 400 355 25 12-M22 325 2 24
300 445 400 25 16-M22 370 3 24
350 490 445 25 16-M22 415 3 26
400 560 510 27 16-M24 475 3 28
450 620 565 27 20-M24 530 3 30
500 675 620 27 20-M24 585 3 30

Jis 20K RF  mm 整體鋼制管法蘭 JIS B2212-B2214-1999

Jis20K RF DN D K L 螺栓n-Th d f C
100 255 185 23 8-M20 160 2 24
125 270 225 25 8-M22 195 2 26
150 305 260 25 12-M22 230 2 28
200 350 305 25 12-M22 275 2 30
250 430 380 27 12-M24 345 2 34
300 480 430 27 16-M24 395 3 35
350 540 480 33 16-M30×3 440 3 40
400 605 540 33 16-M30×3 495 3 46
450 675 605 33 20-M30×3 560 3 48
500 730 660 33 20-M30×3 615 3 50

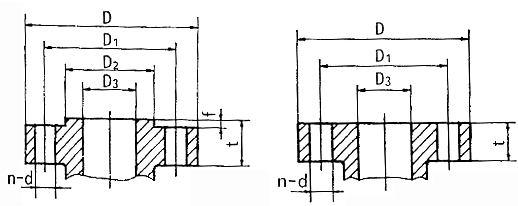

JIS 10K、16K、20K、30K、40K、63K、RF、FF 法蘭尺寸表

JIS 10K、RF、FF      mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t* f n-d M
20 100 75 58 19 14 　18 1 4-15 12
25 125 90 70 25 14 　18 1 4-19 16
40 140 105 85 38 16 　20 2 4-19 16
50 155 120 100 51 16 　20 2 4-19 16
65 175 140 120 61 18 　22 2 4-19 16
80 185 150 130 76 18　 22 2 8-19 16
100 210 175 155 102 18 　24 2 8-19 16
125 250 210 185 125 20　 24 2 8-23 20
150 280 240 215 152 22　 26 2 8-23 20
200 330 290 265 204 22　 26 2 8-23 20
250 400 355 325 254 24　 30 2 12-25 22
300 415 400 375 305 24　 32 3 16-25 22

JIS 16K、RF、FF     mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t* f n-d M
20 100 75 58 19 14　 18 1 4-15 12
25 125 60 70 25 14　 18 1 4-19 16
40 140 105 85 38 16　 20 2 4-19 16
50 155 120 100 51 16　 20 2 8-19 16
65 175 140 120 64 18　 22 2 8-19 16
80 200 160 135 76 20　 24 2 8-23 20
100 225 185 160 102 22 　26 2 8-23 20
125 270 225 195 125 22 　26 2 12-25 22
150 305 260 230 152 24 　28 2 12-25 22
200 350 305 275 204 26 　30 2 12-25 22
250 430 380 345 254 28　 34 2 12-27 24
300 480 430 395 305 30　 36 3 16-27 24

JIS 20K、RF、FF     mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t* f n-d M
20 100 75 58 19 16 18 1 4-15 12
25 125 90 70 25 16 20 1 4-19 16
40 140 105 85 38 18 22 2 4-19 16
50 155 120 100 51 18 22 2 8-19 16
65 175 140 120 64 20 24 2 8-19 16
80 200 160 135 76 22 26 2 8-23 20
100 225 185 160 102 24 28 2 8-23 20
125 270 225 195 125 26 30 2 12-25 22
150 305 260 230 152 28 32 2 12-25 22
200 350 305 275 204 30 34 2 12-25 22
250 430 380 345 254 34 38 2 12-27 24
300 480 430 395 305 36 40 3 16-27 24
*t值中較小值為鋼及可鍛鑄鐵法蘭；較大值為鑄鐵法蘭。

JIS 30K、RF、FF   mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t* f n-d M
20 120 85 60 19 18 1 4-19 16
25 130 95 70 25 20 1 4-19 16
40 160 120 90 38 22 2 4-23 20
50 165 130 105 51 22 2 8-19 16
65 200 160 130 64 26 2 8-23 20
80 210 170 140 76 28 2 8-23 20
100 240 195 160 102 32 2 8-25 22
125 275 230 195 125 36 2 8-25 22
150 325 275 235 152 38 2 12-27 24
200 370 320 280 204 42 2 12-27 24
250 450 390 345 254 48 2 12-33 30
300 515 450 405 305 52 3 16-39 30

JIS 40K、RF、FF

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t* f n-d M
20 120 85 60 19 20 1 4-19 16
25 130 95 70 25 22 1 4-19 16
40 160 120 90 38 24 2 4-23 20
50 165 130 105 51 26 2 8-19 16
65 200 160 130 64 30 2 8-23 20
80 210 170 140 76 32 2 8-23 20
100 250 205 165 102 36 2 8-25 22
125 300 250 200 125 40 2 8-27 24
150 355 295 240 152 44 2 12-33 30
200 405 345 290 200 50 2 12-33 30
250 475 440 355 247.5 56 2 12-33 30
300 540 470 440 298.5 60 3 16-39 36

JIS 63K、RF、FF      mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t f n-d M
25 140 100 70 22 27 1 40-23 20
40 175 130 90 35 32 2 4-25 22
50 185 145 105 48 34 2 8-23 20
65 220 175 130 57 38 2 8-25 22
80 230 185 140 73 40 2 8-25 22
100 270 220 165 99 44 2 8-27 24
125 325 265 200 121 50 2 8-33 30
150 365 305 240 146 52 2 12-33 30
200 425 360 290 190 58 2 12-33 30
250 500 430 355 238 68 2 12-39 36
300 560 485 410 283 77 3 16-39 36

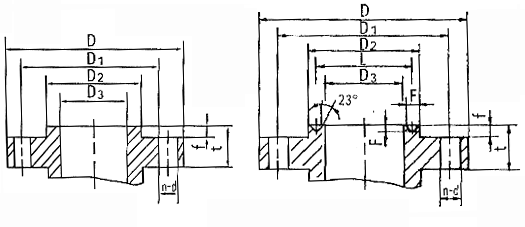

JPI 150、300、600RF、RJ法蘭尺寸表

JPI 150RF          mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t f n-d M
20 98 70.0 43 19 12.7 1.6 4-15 12
25 108 79.5 51 25 14.3 1.6 4-15 12
40 127 98.5 73 38 17.5 1.6 4-15 12
50 152 120.5 92 51 19.1 1.6 4-19 16
65 178 139.5 105 64 22.3 1.6 4-19 16
80 190 152.5 127 76 23.9 1.6 4-19 16
100 229 190.5 157 102 23.9 1.6 8-19 16
125 254 216.0 186 125 23.9 1.6 8-22 20
150 279 241.5 216 152 25.4 1.6 8-22 20
200 343 298.5 270 204 28.6 1.6 8-22 20
250 406 362.0 324 254 30.2 1.6 12-25 22
300 483 432.0 381 305 31.8 1.6 12-25 22

JPI 300RF      mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t f n-d M
20 117 82.5 43 19 15.9 1.6 4-19 16
25 124 89.0 51 25 17.5 1.6 4-19 16
40 156 114.5 73 38 20.7 1.6 4-22 20
50 165 127.0 92 51 22.3 1.6 8-19 16
65 190 149.0 105 64 25.4 1.6 8-22 20
80 210 168.0 127 76 28.6 1.6 8-22 20
100 254 200.0 157 102 31.8 1.6 8-22 20
125 279 235.0 186 125 35.0 1.6 8-22 20
150 318 270.0 216 152 36.6 1.6 12-22 20
200 381 330.0 270 204 41.3 1.6 12-25 22
250 444 387.5 324 254 47.7 1.6 16-29 27
300 521 451.0 381 305 50.8 1.6 16-32 30

JPI 600RF      mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 t f n-d M
20 117 82.5 43 19 22.3 1.6 4-19 16
25 124 89.0 51 25 23.9 1.6 4-19 16
40 156 114.5 73 38 28.7 1.6 4-22 20
50 165 127 92 51 31.8 1.6 8-19 16
65 190 149 105 64 35 1.6 8-22 20
80 210 168 127 76 38.2 1.6 8-22 20
100 273 216 157 102 44.5 1.6 8-25 22
125 330 266.5 186 125 50.9 1.6 8-29 27
150 356 292.0 216 152 54.1 1.6 12-29 27
200 419 349 270 200 62 1.6 12-32 30
250 508 432 324 247.5 69.9 1.6 16-35 33
300 559 489 381 298.5 73.1 1.6 16-35 33

JPI 150RJ      mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 梯形槽中心圓直徑 梯形槽深度 梯形槽寬度 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 L F E t f n-d M
25 108 79.5 63.5 25 47.625 8.731 6.4 20.7 6.4 4-15 12
40 127 98.5 82.6 38 65.088 8.831 6.4 23.9 6.4 4-15 12
50 152 120.5 101.6 51 82.550 8.731 6.4 25.5 6.4 4-15 16
65 178 139.5 120.6 64 101.600 8.731 6.4 28.7 6.4 4-19 16
80 190 152.5 133.1 76 114.300 8.731 6.4 30.3 6.4 4-19 16
100 229 190.5 171.1 102 149.225 8.731 6.4 30.3 6.4 8-19 16
125 254 216.0 193.7 125 171.150 8.731 6.4 30.3 6.4 8-22 20
150 279 241.5 219.1 152 193.675 8.731 6.4 31.8 6.4 8-22 20
200 343 298.5 273.0 204 247.650 8.731 6.4 35 6.4 8-22 20
250 406 362.0 330.2 254 304.200 8.731 6.4 36.6 6.4 12-25 22
300 483 432.0 406.1 305 381.000 8.731 6.4 38.2 6.4 12-25 22

JPI 300RJ     mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 梯形槽中心圓直徑 梯形槽深度 梯形槽寬度 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 L F E t f n-d M
20 117 82.5 63.5 19 42.862 8.731 6.4 22.3 6.4 4-19 16
25 124 89.0 69.8 25 50.800 8.731 6.4 23.9 6.4 4-19 16
40 156 114.5 90.5 38 68.262 11.906 6.4 27.1 6.4 4-22 20
50 165 127.0 108.0 51 82.550 11.906 8.0 28.7 8.0 8-19 16
65 190 149.0 127.0 64 101.600 11.906 8.0 31.8 8.0 8-22 20
80 210 168.0 146.0 76 123.825 11.906 8.0 35 8.0 8-22 20
100 254 200.0 174.6 102 149.225 11.906 8.0 38.2 8.0 8-22 20
125 279 235.0 209.6 125 180.975 11.906 8.0 41.4 8.0 8-22 20
150 318 270.0 241.3 152 211.138 11.906 8.0 43 8.0 12-22 20
200 381 330.0 301.6 204 269.875 11.906 8.0 47.7 8.0 12-25 22
250 444 387.0 355.6 254 323.850 11.906 8.0 54.1 8.0 16-29 27
300 521 451.0 412.8 305 381.000 11.906 8.0 57.2 8.0 16-32 30

JPI 600RJ     mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 內徑 梯形槽中心圓直徑 梯形槽深度 梯形槽寬度 法蘭厚度 連接部分凸出高度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 D3 L F E t f n-d M
20 117 82.5 63.5 19 42.862 8.731 6.4 22.3 6.4 4-19 16
25 124 89.0 69.8 25 50.800 8.731 6.4 23.9 6.4 4-19 16
40 156 114.5 90.5 38 68.262 8.731 6.4 28.7 6.4 4-22 20
50 165 127.0 108.0 51 82.550 11.906 8.0 31.8 8.0 8-19 16
65 190 149.0 127.0 64 101.600 11.906 8.0 35.0 8.0 8-22 20
80 210 168.0 146.0 76 123.825 11.906 8.0 38.2 8.0 8-22 20
100 270 216.0 174.6 102 149.225 11.906 8.0 44.5 8.0 8-25 22
125 330 266.5 209.6 125 180.975 11.906 8.0 50.9 8.0 8-29 27
150 356 292 241.3 152 211.138 11.906 8.0 54.1 8.0 12-29 27
200 419 349 301.6 200 269.875 11.906 8.0 62.0 8.0 12-32 30
250 508 432 355.6 247.5 323.850 11.906 8.0 69.9 8.0 16-35 33
300 559 489 412.8 298.5 381.000 11.906 8.0 73.1 8.0 20-35 33


聲明：【日標法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的日標法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
