HD7S41X液控蝶閥

您的位置:閥門 - 蝶閥 - HD7S41X液控蝶閥 更新時間:2024-11-01 08:11:17
HD7S41X液控蝶閥
  • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
  • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
  • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
    導讀:HD7S41X液控蝶閥是目前國內外較先進的管路控制設備,主要用于水電站、自來水給水泵房以及電力、石油、化工、冶金、礦山等其他各類泵站...

  • 產品描述
  • 在線詢價
  • 技術咨詢

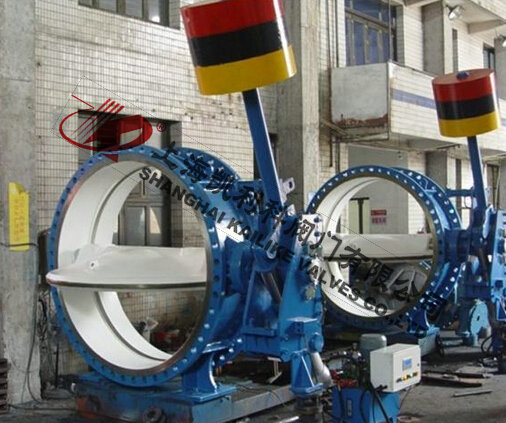

HD7S41X液控蝶閥HD7S41X液控蝶閥

HD7S41X液控蝶閥是目前國內外較先進的管路控制設備,主要用于水電站、自來水給水泵房以及電力、石油、化工、冶金、礦山等其他各類泵站、安裝在水輪機進口或水泵出口管路、作截止、止回、調節之用。

產品名稱: 液控蝶閥 產品型號: HD7S41X
公稱通徑: DN300~DN2400 閥座密封: 橡膠密封或金屬密封
公稱壓力: 0.25Mpa~2.5MPa 連接方式: 法蘭
適用溫度: -20ºC~+80ºC 驅動方式: 液控
閥體材質: 鑄鐵、球墨鑄鐵、鑄鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
適用介質: 水、海水、泥沙水、油品 生產廠家: 上海凱利科閥門有限公司

產品說明

HD7S41X液控蝶閥是目前國內外較先進的管路控制設備,主要用于水電站、自來水給水泵房以及電力、石油、化工、冶金、礦山等其他各類泵站、安裝在水輪機進口或水泵出口管路、作截止、止回、調節之用。
    1、能按程序啟閉、在正常供電和突然斷電情況下均能自動按預定的時間和角度分快、慢二階段關閉;調節范圍大、適應性強。
    2、可消除破壞性水錘、防止水泵和水輪機組發生飛逸事故,有效地降低了管網系統的壓力波動、保障設備的安全可靠運行。
    3、該閥可取代水泵出口處原電動閘閥和止回閥的功能,減少占地面積及基建投資。同時其流阻系數僅為0.1~0.6,遠小于止回閥的流阻系數(1.7~2.6),節能效果明顯。
    4、本公司S(鎖定型)、B(保壓型)、X(蓄能器型)系列液控止回蝶均是對國內同類產品加以改進和完善后發展起來的新一代產品,大大增強了系統的可靠性和安全性。同時,本公司可根據用戶的特殊要求單獨進行設計,多位滿足廣大用戶對該類產品的需要。

型號說明

標準規范

設計與制造 GB/T14478、JB/T5299
結構長度 GB/T12221
配管法蘭 JB/T74~90、GB/T12380、GB/T9112~9131
蓄能器標準 GB/T2352
試驗與檢驗 GB/T14478、GB/T13927
質量保證 ISO9001
注:可采用其他有關標準和國外標準,法蘭尺寸可按用戶要求制造,但應在訂貨合同中寫明。

性能規范

公稱通徑DN(mm) 150~2400
公稱壓力級PN(MPa) 0.25~2.5
試驗壓力Ps(MPa) 密封 1.1×PN
強度 1.5×PN
工作壓力(MPa) 1.0×PN
介質溫度(℃) ≤80
適用介質 水、海水、泥沙水、油品等非腐蝕性流體
注:
1、1MPa=10.2kgf/cm2
2、用于水電站時,密封試驗壓力可按電站最高靜水頭計算值

基本參數

項目 可調范圍 出廠調節
開閥時間(可調) 20~60秒 30秒
關閥時間(可調) 快關 2.5~25秒 8秒
慢關 6~9秒 20秒
關閥角度(可調) 快關 70±10度 60度
慢關 20±10度±10度 30度
最小流阻系數 0.1

特殊參數

零件名稱 材料
閥體 灰鑄鐵、球墨鑄鐵、碳素鋼
蝶板 灰鑄鐵、球墨鑄鐵、碳素鋼
閥軸 2Cr13、45#
閥體密封面 銅、不銹鋼
蝶板密封圈 優質丁橡膠、不銹鋼
填料 V形密封圈
墻板 碳素鋼

產品結構說明

1、本閥由閥門本體、傳動機構、液壓站、電控箱等四部分組成。
2、閥門本體由閥體、蝶板、閥軸、滑動軸承、密封組件等主要零件組成。
3、重錘式閥體采用臥式安裝,閥軸采用半軸結構。
4、蓄能器式DN≥300mm時閥體采用臥式布置;DN≤250mm一般采用立式布置,也可根據用戶要求采用臥式布置。
5、傳動機構主要由液壓缸、搖臂、支撐墻板(重錘式還有重錘、杠桿、鎖定油缸等)等連接、傳動件組成,是液壓動力開、關閥門的主要執行機構。
6、臥式布置時,傳動機構一般采用正向安裝;受現場空間限制時也可根據用戶要求采用反裝型(即傳動裝置位于閥體的另一側,見示意圖)。
7、液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。
8、重錘保壓型系統中,蓄能器用作系統壓力的補償。
9、重錘鎖定型系統中,蓄能器用作系統壓力的補償和鎖定油缸的退鎖。
10、蓄能器型系統中,兩個蓄能器互為備用,為閥門關閉提供主動力源。
11、液壓系統與閥門本體可以是整體式安裝,也可以分開安裝。用戶未作特殊說明時為整體式安裝。
12、蓄能器式采用立式布置時艾為分體式安裝。
電氣控制方式說明
1、本閥電氣控制系統分為就地控制回路和聯動控制回路,就地控制回路主要用于現場調試,正常工作時一般均使用聯動控制回路。
2、控制類型按電氣特鞣治脹ㄐ禿蚉LC型,按液控特征分為普通重錘型、重錘保壓型、重錘鎖定型、蓄能器型四大類,每大類中又分為離心泵、軸流泵和水輪機等使用工況。
3、開閥離心泵工況(包括離心式混流泵):先啟動泵,延遲預定時間后開閥。
4、開閥軸流泵工況(包括軸流式混流泵):先開閥至一定角度,再啟動泵。
5、開閥水輪機工況:先開啟旁通閥平衡壓力,再開閥,后開啟水輪機。
6、各種工況一般均要求在停機或停電的同時關閉閥門。
7、常規配套均為普通型,用戶若采用PLC型訂貨時應先予說明。
8、液壓系統電磁換向閥控制特征一般為得電蝶閥開閥、失電蝶閥關閥如有不同應在訂貨時詳細說明。
9、控制原理詳細說明參看我公司液控蝶閥各類產品安裝使用說明書。
10用戶訂貨時請?jiān)敿?xì)說明換向閥控制特征、泵閥聯動先后控制方式等具體使用工況。我公司可按用戶特殊功能進行一定調整,并可根據用戶的不同要求單獨進行設計。

外形結構圖

主要外形及連接尺寸(PN=0.25MPa)單位

公稱通徑
DN
L D D1 D2 b f H H1 H2 L1 L2 L3 L4 B1 B2 B3 B4 b1 d1 z-d
B型 S型
300 270 435 395 362 24 4 300 315 780 807 715 100 150 305 770 770 320 380 30 Φ30 12-Φ23
350 290 485 445 412 26 4 300 315 780 807 715 100 150 335 805 805 320 380 30 Φ30 12-Φ23
400 310 535 495 462 28 4 300 315 780 807 715 120 180 365 837 837 340 420 30 Φ30 16-Φ23
500 350 640 600 568 30 4 350 910 1245 1288 785 150 220 437 903 1010 400 500 40 Φ34 16-Φ23
600 390 755 705 670 30 5 405 910 1245 1288 785 150 250 533 986 1026 430 546 40 Φ34 20-Φ25
700 430 860 810 775 30 5 460 910 1245 1288 785 180 290 555 996 1075 570 700 40 Φ34 24-Φ25
800 470 975 920 880 30 5 520 910 1245 1288 785 180 310 614 1075 1175 610 740 40 Φ34 24-Φ30
900 510 1075 1020 980 30 5 570 940 1355 1402 795 180 320 675 1120 1120 700 860 40 Φ34 24-Φ30
1000 550 1175 1120 1080 30 5 640 940 1355 1402 795 200 360 750 1280 1280 740 900 40 Φ34 28-Φ30
1200 630 1375 1320 1280 30 5 750 940 1355 1402 795 200 360 840 1420 1460 790 950 40 Φ34 32-Φ30
1300 710 1475 1420 1380 30 5 780 940 1355 1402 795 260 460 920 1485 1525 820 960 40 Φ42 36-Φ30
1400 710 1575 1520 1480 30 5 835 940 1355 1402 795 260 460 975 1550 1610 840 1000 40 Φ42 36-Φ30
1500 790 1690 1630 1590 30 5 900 940 1355 1402 795 260 500 1050 1590 1650 900 1040 40 Φ42 36-Φ30
1600 790 1785 1730 1690 32 5 935 1025 1840 1905 820 270 500 1120 1850 1950 960 1140 40 Φ42 40-Φ30
1750 870 1935 1880 1840 32 5 1070 1025 1840 1905 820 270 500 1240 1955 2105 1350 1560 45 Φ42 44-Φ30
1800 870 1985 1930 1890 34 5 1040 1025 1840 1905 820 270 500 1265 1980 2130 1370 1570 45 Φ42 44-Φ30
2000 950 2185 2130 2090 34 5 1130 1250 2060 2135 935 360 600 1380 2250 2285 1370 1650 45 Φ45 48-Φ30
2200 1000 2400 2340 2292 36 6 1240 1250 2060 2135 935 360 600 1465 2490 2570 1400 1700 45 Φ45 52-Φ34
2400 1100 2600 2540 2492 38 6                             56-Φ34

主要外形及連接尺寸(PN=0.6MPa)單位

公稱通徑
DN
L D D1 D2 b f H H1 H2 L1 L2 L3 L4 B1 B2 B3 B4 b1 d1 z-d
B型 S型
300 270 435 395 362 24 4 300 315 780 807 715 100 150 305 770 770 320 380 30 Φ30 12-Φ23
350 290 485 445 412 26 4 300 315 780 807 715 100 150 335 805 805 320 380 30 Φ30 12-Φ23
400 310 535 495 462 28 4 300 315 780 807 715 120 180 365 837 837 340 420 30 Φ30 16-Φ23
500 350 640 600 568 30 4 350 910 1245 1288 785 150 220 437 903 1010 400 500 40 Φ34 16-Φ23
600 390 755 705 670 30 5 405 910 1245 1288 785 150 250 533 986 1026 430 546 40 Φ34 20-Φ25
700 430 860 810 775 32 5 460 910 1245 1288 785 180 290 555 996 1075 570 700 40 Φ34 24-Φ25
800 470 975 920 880 34 5 520 910 1245 1288 785 180 310 614 1075 1175 610 740 40 Φ34 24-Φ30
900 510 1075 1020 980 36 5 570 940 1355 1402 795 180 320 675 1120 1120 700 860 40 Φ34 24-Φ30
1000 550 1175 1120 1080 36 5 640 940 1355 1402 795 200 360 750 1280 1280 740 900 40 Φ34 28-Φ30
1200 630 1400 1340 1295 40 5 750 940 1355 1402 795 200 360 840 1420 1460 790 950 40 Φ34 32-Φ34
1300 710 1520 1450 1405 42 5 780 940 1355 1402 795 260 460 920 1485 1525 820 960 40 Φ42 36-Φ34
1400 710 1620 1560 1510 44 5 835 940 1355 1402 795 260 460 975 1550 1610 840 1000 40 Φ42 36-Φ34
1500 790 1720 1660 1610 46 5 900 940 1355 1402 795 260 500 1050 1590 1650 900 1040 40 Φ42 36-Φ34
1600 790 1820 1760 1710 48 5 935 1025 1840 1905 820 270 500 1120 1850 1950 960 1140 40 Φ42 40-Φ34
1750 870 1995 1920 1860 48 5 1070 1025 1840 1905 820 270 500 1240 1955 2105 1350 1560 45 Φ42 44-Φ41
1800 870 2045 1970 1910 50 5 1040 1025 1840 1905 820 270 500 1265 1980 2130 1370 1570 45 Φ42 44-Φ41
2000 950 2265 2180 2110 54 5 1130 1250 2060 2135 935 360 600 1380 2250 2285 1370 1650 45 Φ45 48-Φ48
2200 1000 2475 2390 2330 60 6 1240 1250 2060 2135 935 360 600 1465 2490 2570 1400 1700 45 Φ45 52-Φ48
2400 1100 2685 2600 2540 62 6                             56-Φ48

主要外形及連接尺寸(PN=1.0MPa)單位

公稱通徑
DN
L D D1 D2 b f H H1 H2 L1 L2 L3 L4 B1 B2 B3 B4 b1 d1 z-d
B型 S型
300 270 440 400 368 26 4 300 315 780 807 715 100 150 305 770 770 320 380 30 Φ30 12-Φ23
350 290 500 460 428 26 4 300 315 780 807 715 100 150 335 805 805 320 380 30 Φ30 16-Φ23
400 310 565 515 482 28 4 300 315 780 807 715 120 180 365 837 837 340 420 30 Φ30 16-Φ25
500 350 670 620 585 30 4 350 910 1245 1288 785 150 220 437 903 1010 400 500 40 Φ34 20-Φ25
600 390 780 725 685 30 5 405 910 1245 1288 785 150 250 533 986 1026 430 546 40 Φ34 20-Φ30
700 430 892 840 800 32 5 460 910 1245 1288 785 180 290 555 996 1075 570 700 40 Φ34 24-Φ30
800 470 1010 950 905 35 5 520 910 1245 1288 785 180 310 614 1075 1175 610 740 40 Φ34 24-Φ34
900 510 1110 1050 1005 38 5 570 940 1355 1402 795 180 320 675 1120 1120 700 860 40 Φ34 28-Φ34
1000 550 1220 1160 1115 40 5 640 940 1355 1402 795 200 360 750 1280 1280 740 900 40 Φ34 28-Φ34
1200 630 1450 1380 1325 45 5 750 940 1355 1402 795 200 360 840 1420 1460 790 950 40 Φ34 32-Φ42
1300 710 1575 1490 1420 45 5 800 940 1355 1402 795 260 460 920 1485 1525 820 960 40 Φ42 32-Φ42
1400 710 1675 1590 1525 46 5 865 940 1355 1402 795 260 460 975 1550 1610 840 1000 40 Φ42 36-Φ48
1500 790 1785 1700 1640 46 5 925 940 1355 1402 795 260 500 1050 1590 1650 900 1040 40 Φ42 36-Φ48
1600 790 1915 1820 1750 49 5 980 1025 1840 1905 820 270 500 1120 1850 1950 960 1140 40 Φ42 40-Φ54
1750 870 2065 1970 1900 50 5 1070 1025 1840 1905 820 270 500 1240 1955 2105 1350 1560 45 Φ48 44-Φ54
1800 870 2115 2020 1950 50 5 1110 1025 1840 1905 820 270 500 1265 1980 2130 1370 1570 45 Φ48 44-Φ54
2000 950 2325 2230 2160 54 5 1185 1250 2060 2135 935 360 600 1380 2250 2285 1370 1650 45 Φ48 48-Φ48

產品安裝與調試

  吊運:開箱后用吊車運蝶閥,起吊時注意在四個吊環螺釘中選取平衡位置。本閥長時間存放時,應放于干燥處,封閉二端通道,在加工面涂上防銹油。臨時停放時可在外墻板位置增加輔助支承以保持平穩。半年不安裝,液壓系統需清洗換油。
  安裝:安裝前應核對本閥銘牌參數是否符合使用要求;清洗閥體內孔及蝶板、檢查各部位有無損壞現象,各聯接螺栓是否緊固;將閥門按圖四、圖五所示液流方向安裝在泵出口端或水輪機進口端;調整閥座使閥門基本保持水平。
  試車:根據液壓原理圖檢查各控制閥是否在所需位置;接上總電源,啟動電機觀察電機風葉,順時針旋轉則接線正確;按使用說明書依次核實開閥、保壓、關閥、停止動作以及程序和參數是否相符,試車中檢查壓力變化是否正常,液壓系統不得有泄漏,閥體軸封不得有泄漏。
    運行:配置聯動控制電路,與水泵聯動操作空負荷運行核實程序及參數,合格即可進入負荷運行試驗(動水狀態下),運行主要檢查:a開閥過程中閥前閥后壓力變化應平穩,全開后基本相近。b能按程序與水泵、水輪機聯動開關閥。
    潤滑:本蝶閥液壓油為HJ-20#液壓油或HU-22#汽輪機油,油位應不低于油標中線。過濾網每半年清洗一次。液壓油每年抽樣檢查一次,檢查其清潔度和潤滑性,如不符合要求,則應更換。油箱標定容積為40升。

聲明:【HD7S41X液控蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的HD7S41X液控蝶閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

?
